應用稀土穩(wěn)定劑的PVC配方設計應遵循PVC配方設計的一般原則，但有別于其他傳統(tǒng)穩(wěn)定劑，其獨特性表現如下。
(1)、稀土穩(wěn)定劑能提高塑化速率，改善物料流動性和均勻性，故可在配方中適當減少加工助劑ACR的用量，一般用1.0份～1.5份。
(2)、稀土復合穩(wěn)定劑具有獨特的偶聯(lián)功能和增容性，能與無機或有機的配位體形成離子配位，使樹脂緊緊包裹CaC03，并均勻分布，故配方中填料CaCO3的用量可適當增加。一般活化鈣可用10份～15份，不活化鈣可用8份～12份。
(3)、稀土復合穩(wěn)定劑多為有機鹽，自身相對密度輕于鉛鹽穩(wěn)定劑。PVC成型加工溫度下處于熔融狀態(tài)，與PVC的相容性好，在同樣條件下擠出型材制品相對密度比鉛系配方輕5g/m～15g/m，有利于提高出材率。
(4)、稀土具有吸收紫外線，放出可見光的特性，能減少紫外線對PVC分子的破壞，改善制品的戶外老化性能，或可在同等性能條件下減少防老化劑的用量，降低成本。
(5)、稀土穩(wěn)定劑可作成低鉛或無鉛產品，減緩或避免因使用鉛鹽產生的硫化污染及游離鉛催化鈦白粉導致變色的問題，提高PVC制品的表觀防老化性能。
(6)、稀士復穩(wěn)定劑對色粉獨特的增韌功能及自身為青光譜系．在制品調色時應注意適當減少色粉用量，且對青白色制品調色有利。
(7)、稀土復合穩(wěn)定劑低毒或無毒，可改善生產環(huán)境、勞動條件，減少環(huán)境污染，使制品通過SGS國際檢測機構及ROHS標準的檢測，進入發(fā)達國家市場。
(8)、稀土系配方對設備、模具有一定的自潔功能，有利于延長設備、模具的使用壽命。

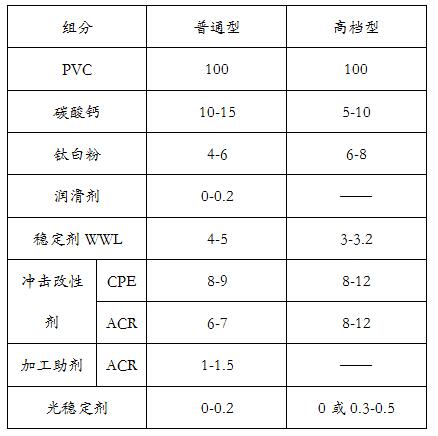

稀土穩(wěn)定體系門窗型材的典型配方
掃一掃!官方二維碼
